1.电机控制器的详细剖析
电机控制器，作为驱动系统的核心部件，其作用不可忽视。它通过接收并处理传感器信号，以及执行器的反馈，来精确控制电机的运转。其内部结构复杂，但主要包含电流控制、位置控制以及速度控制等几个关键环节。每个环节都相互关联，共同确保电机的高效、稳定运行。
- 电机控制器在电动汽车中的角色与功能
电机控制器在电动汽车中扮演着至关重要的角色。它通常配备有一对输入接口，这些接口与动力电池包的高压接口相连结，以接收电源。另一对则是高压输出接口，直接与电机相连，为其提供所需的操控电压。此外，电机控制器还配备了一个低压接头，用于连接通讯、传感器和低压电源等设备，进而与整车操控器和动力电池管理系统进行数据交换。

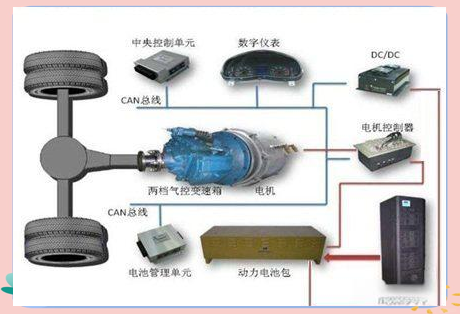

在典型的纯电动汽车动力体系电气图中，我们可以清晰地看到电机控制器的位置。它位于图中右侧的首列第二个位置，与电机和动力电池包有直接的电性连接。同时，电机控制器还通过整车的CAN总线与整车操控器、数字仪表板以及动力电池管理系统进行数据通讯，以实现各项功能的精确控制。
2.电机控制器在电动汽车中的布局图解
在电动汽车的动力体系中，电机控制器占据着举足轻重的地位。其布局不仅关乎车辆的电气性能，更直接影响着整车的操控效果。通过细致的分布图，我们可以清晰地看到电机控制器在整车电气系统中的关键位置，以及与动力电池包、电机等核心部件的紧密联系。同时，它还通过CAN总线与整车操控器、数字仪表板等模块进行高效的数据通讯，确保各项功能能够协同工作，实现最优的驾驶体验。
3.2 运行方式
闭环控制：整车控制器会收集车速传感器、电气部件的温度和电压等关键状态参数，以判断整车的整体状况是否满足驾驶员的需求，同时监控整个系统的健康状态。这一过程构成了整车层面的闭环控制系统。
电机控制器本身也是一个闭环控制系统，它通过调节目标参数并检测受控函数值是否达到预期来工作。如果检测结果与预期不符，系统会反馈给控制器，从而再次调整目标参数。通过这种反复的闭环反馈，系统能够实现高精度的控制。
指令交互：整车控制器不仅传达驾驶员的意图，还会从安全和车辆电气系统运行状况的角度出发，评估对驾驶员的响应是否合理，然后执行或部分执行。驾驶员的需求通过加速踏板和制动踏板传达给整车控制器，而控制器则会给电机控制器发出具体的指令，这些指令与动力系统密切相关，包括加速、减速、制动和停车。电机控制器根据这些指令调整电源的电流、电压和频率等参数，以确保电机的运行状态符合整车控制器的要求。
4. 电机控制器的主要组成
a - 功率模块
电机控制器的主要部分是逆变器，它负责对电机电流和电压进行精确控制。常用的功率器件包括MOSFET、GTO和IGBT等。
b - 驱动控制模块
该模块负责将中心控制模块的指令转换为逆变器中可控硅的通断指令。同时，它还担任监测和保护功能，如过压、过流等故障的检测与处理。
c - 中心控制模块
中心控制模块包含PWM波生成电路、复位电路、传感器信号处理电路以及交互电路。它负责接收外部指令和状态信息，并翻译成逆变器驱动电路能理解的指令，同时监测和控制效果。
d - 传感器
系统根据设计需求配备了相应的传感器，如电流传感器、电压传感器、温度传感器以及电机转轴角位置传感器等，以确保系统的准确运行和故障诊断。
5. 电机控制器主电路设计
以直流电机控制为例，不同的电路选择将决定控制效果。单管斩波器电路只能实现单向调速，无法完成电流换向。双管斩波器电路虽然能进行能量回馈，但同样无法使直流电机换向。而H桥型斩波电路则能满足直流电机调速、能量回馈以及励磁电流反转的需求。
作为专为特定功能设计的逆变器，电机控制器运用电力电子技术中的调压调频技术，将动力电池中的直流电转化为控制电机所需的矩形波或正弦波交流电。通过调整输出电力的电压、电流幅值和频率，电机控制器可以实现对转速和转矩的灵活控制，从而精确地控制整车的速度和加速度。
6. 热设计
a- 热量来源
控制器中的主要热源是功率模块，其中选用的MOSFET或IGBT等半导体器件会产生大量热量。
b- 驱动损耗
可控硅的通断控制电路会产生驱动损耗，这部分损耗主要来源于触发和维持电压的供应，虽然与强电回路相比量级较小，但仍需考虑。
c- 导通损耗
可控硅在正常工作时，由于自身内阻会产生导通损耗，该损耗与通流时间、电流平方及内阻大小成正比。
散热器选择：
在选择散热器时，除了考虑其结构外，最重要的参数是热阻。根据前面的计算结果，可以推导出所需的散热器热阻，确保所选散热器的热阻小于此值，从而避免系统过热。同时，为确保系统安全，通常会预留一定的余量，因此在实际选择时，可以在计算结果的基础上打个折扣来选取散热器。
